Dans le cadre du suivi des stocks d’un groupement d’entreprises de Travaux Publics, nous avons été missionnés pour un inventaire en granulats sur une plateforme de dépôts de 34 000 m².
- 1ère étape : Préparation du vol (administratif, autorisations préalables, coordination avec l’activité du site…),
- 2ème étape : Intervention sur site
- Relevé de points topographiques avec notre canne de relevés EMLID REACH RS2 connectée au réseau RTK (Real Time Kinematic – Cinématique en temps réel). Ce système permet une correction permanente des données satellites GNSS et une finesse des résultats de géoréférencement.
- Réalisation de prises de vues aériennes via un programme de vol dit « 2 mailles ». Il s’agit de réaliser un quadrillage photographique du site selon un tracé en 2 mailles croisées, où chaque photo sera géoréférencée suivant la même technologie RTK.
- 3ème étape : Traitement des données

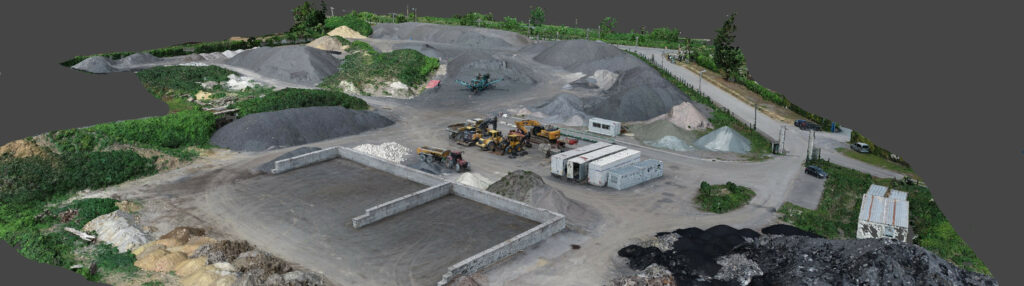

- Modélisation de l’orthophotographie 3D,

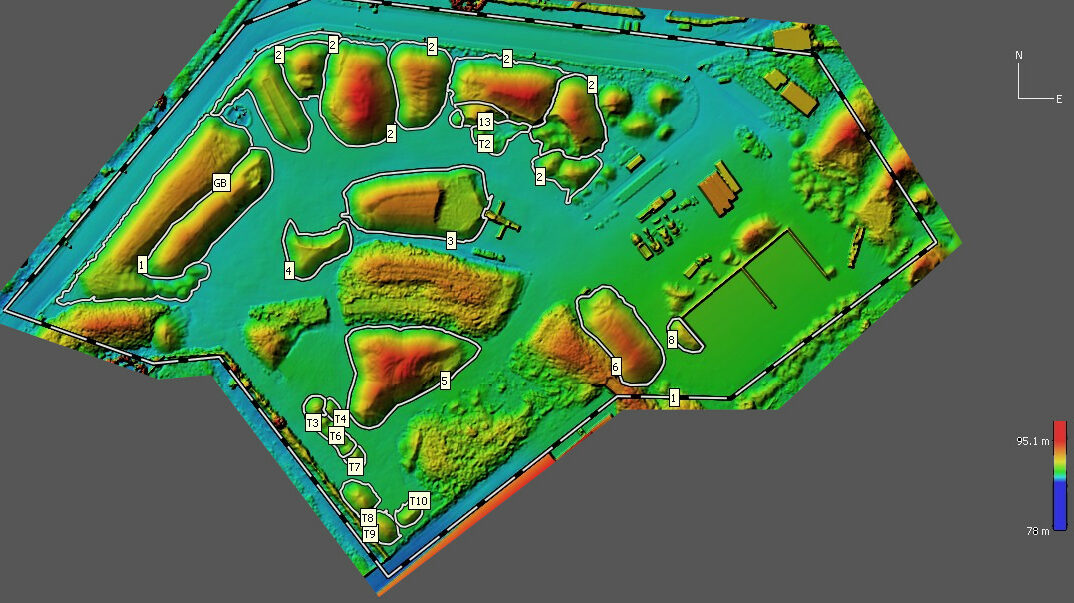

- Génération d’un plan dit DEM (Digital Elevation Model ou Modèle Numérique d’Élévation MNE),
- Détermination des différents stocks et de leur cubature.
Élément rendu : Plan au format PDF avec une étiquette par stockage précisant :
- La dénomination et la nature des granulats,
- Sa surface,
- Son volume.
La technologie utilisée a permis un rendu avec la précision suivante :
| AXE | Précision de référence du système RTK avec cibles GCP* | Précision du document rendu |
|---|---|---|
| X | 3cm | 0,20cm |
| Y | 3cm | 0,27cm |
| Z | 5cm | 0,03cm |
La mission a pu être réalisée sur le temps de fermeture du site (coupure du midi) afin d’éviter tout risque de survol pendant la phase de relevé et de permettre une intervention sans gêne pour l’activité du site.
Réalisé via un relevé rapide et précis, votre plan d’inventaire de stocks archivable pour un suivi historique.
