Modélisation sur fond de carte
Dans le cadre du suivi et de l’entretien de leur patrimoine bâti, une Communauté d’Agglomération nous a chargée de la mission suivante en préparation d’une mission de Maîtrise d’Œuvre :
- Diagnostic des toitures et façades,
- Plans des façades par photogrammétrie,
- Plan orthophoto du site permettant d’obtenir :
- Un plan des toitures
- Une base pour la réalisation du future Plan d’Installation de Chantier (P.I.C.)

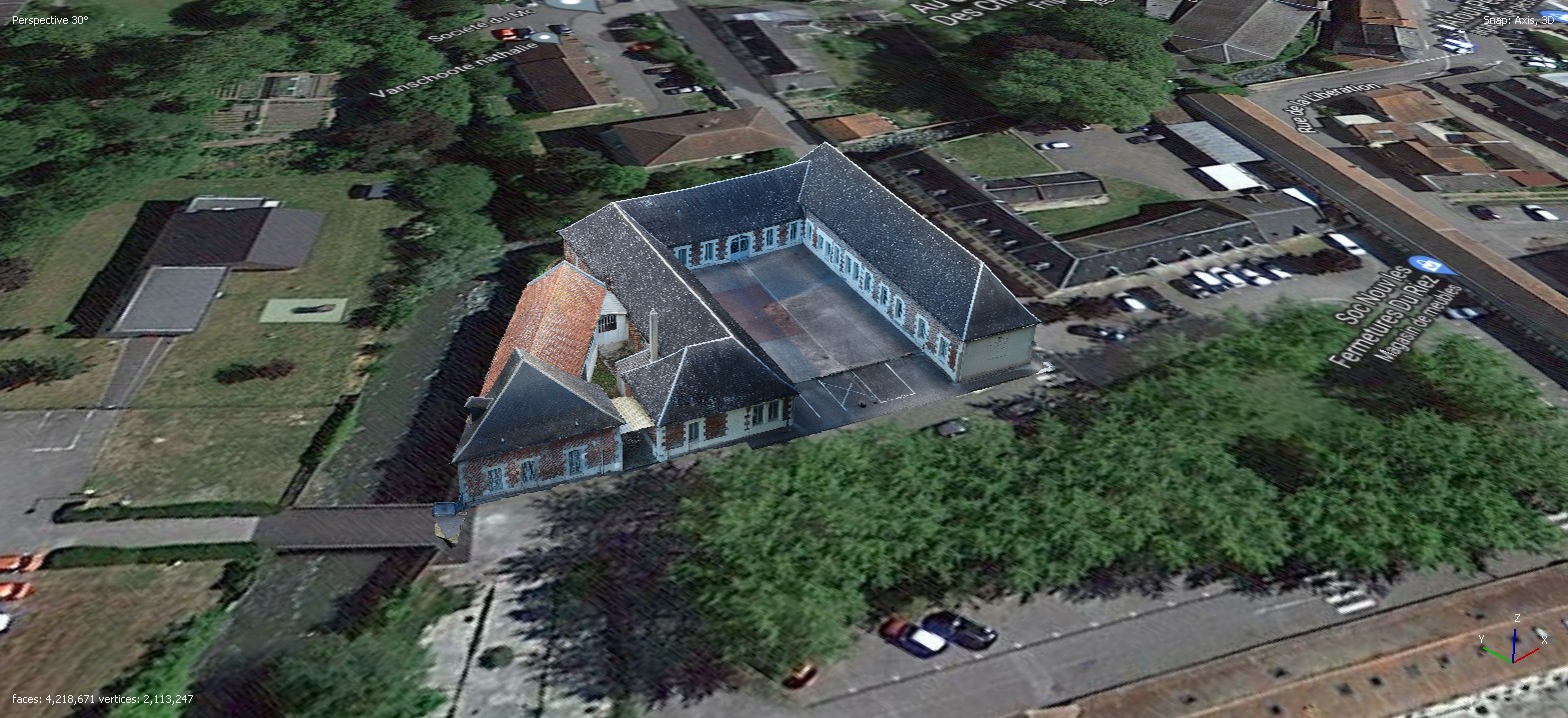

- Une modélisation 3D du site

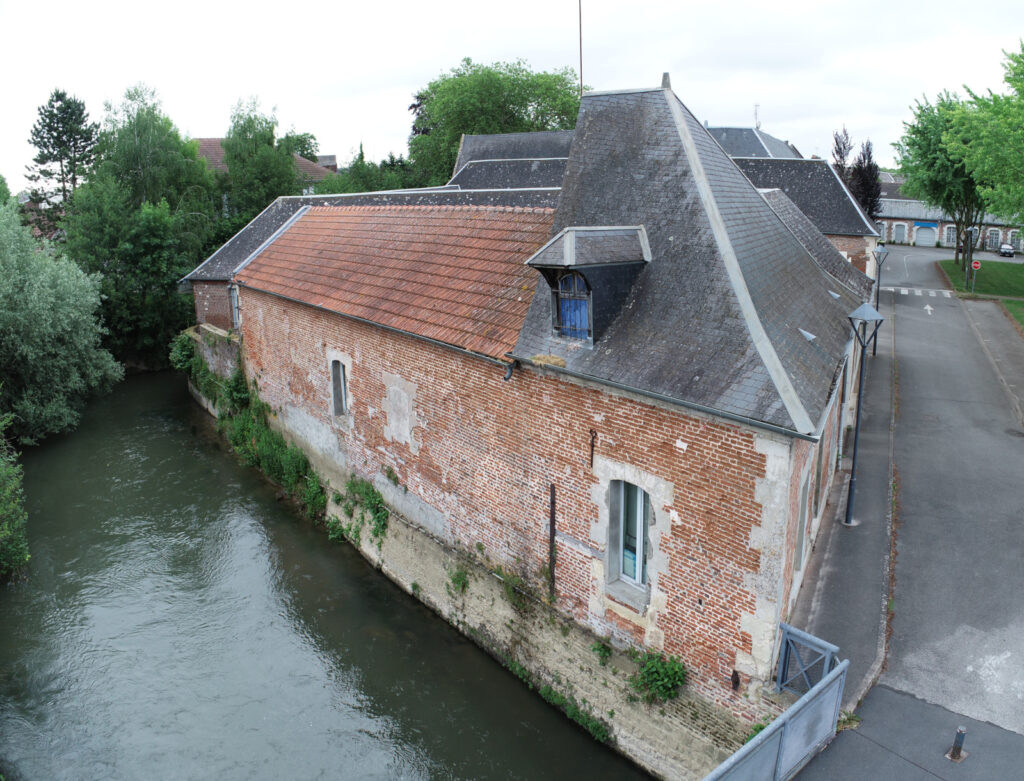

Particularité du site :
Les plans :

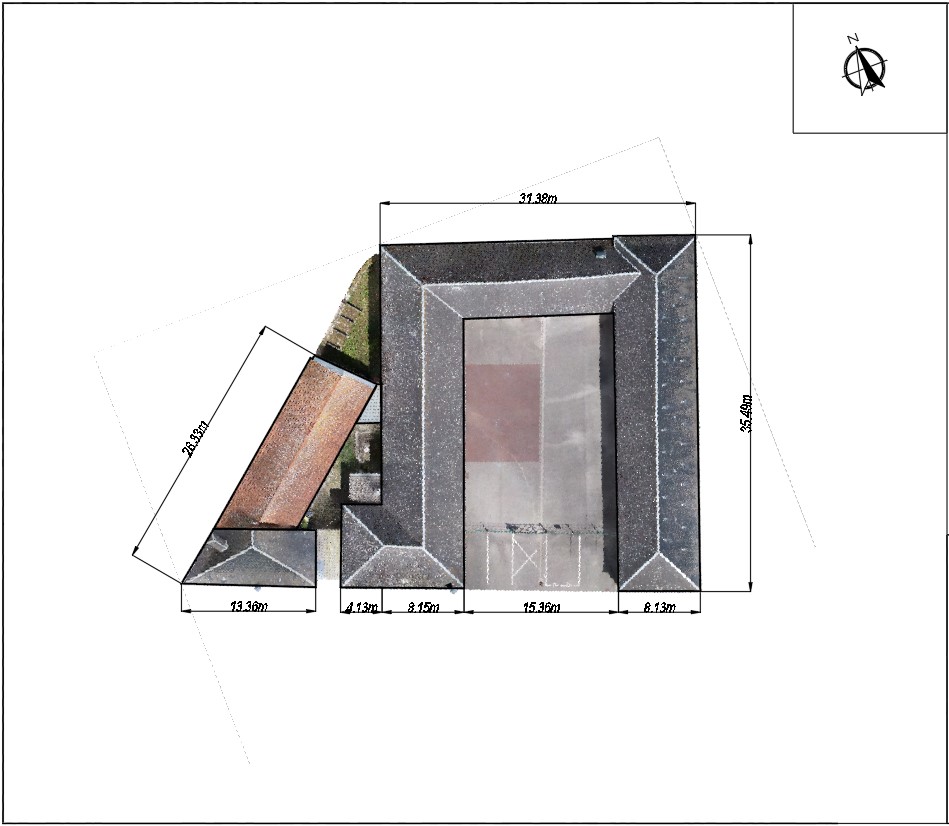

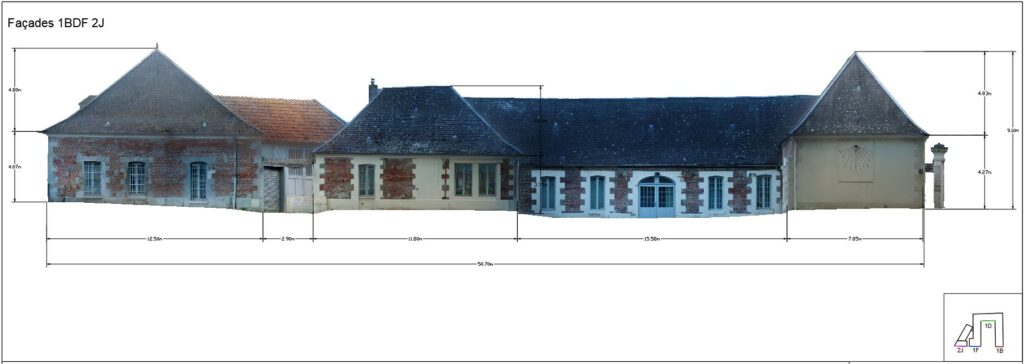

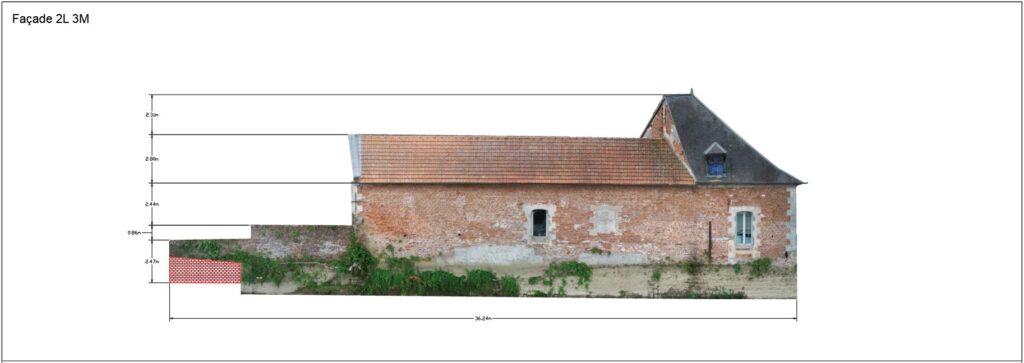

Suite aux relevés sur site, les plans ont été modélisés suivant les exemples ci-dessous :
Les fichiers sont transmis aux format TIFF & TFW / DWG / PDF
Les fichiers sont transmis aux format TIFF & TFW / DWG / PDF
Dans le cas présent, la précision des éléments rendus était :
| AXE | Précision de référence du système RTK avec cibles GCP | Précision du document transmis |
|---|---|---|
| X | 3 cm | 0,7 cm |
| Y | 3 cm | 1 cm |
| Z | 5 cm | 2 cm |
Le diagnostic :
Il a fait l’objet d’un rapport établissant :
- L’analyse documentaire,
- Les constats intérieurs et extérieurs suite à la visite de site,
- L’analyse de l’environnement proche,
- Les relevés extérieurs par drone,
- L’analyse de mise en adéquation de l’ensemble des éléments pour l’établissement d’un programme travaux (y compris estimation financière et des délais travaux) par ordre de priorisation suivant les thématiques suivantes :
- Mise en sécurité (des tiers, des occupants, du site),
- Mise en conformité réglementaire,
- Amélioration technique et fonctionnelle,
- Amélioration thermique,
- Amélioration du cadre de vie.

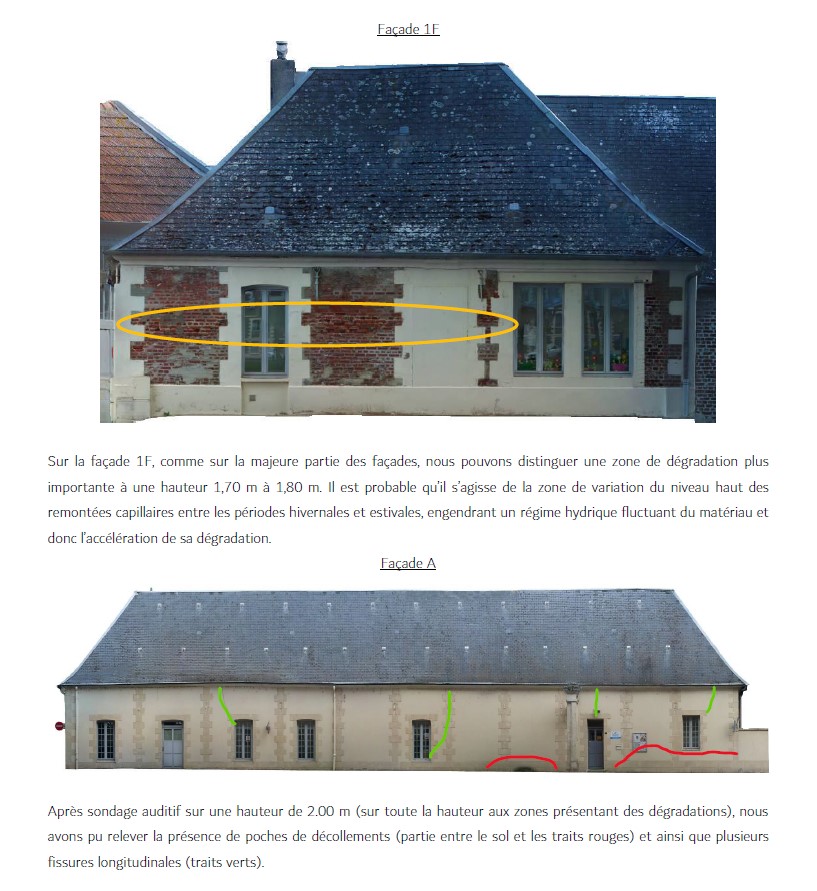

Extrait du diagnostic :
